Jak z ciągłego pomiaru CPT powstaje profil gruntu czytelny dla inżyniera

Zmienność warstw gruntowych w pionie stwarza jedno z największych wyzwań podczas rozpoznania podłoża pod skomplikowane obiekty budowlane. Tradycyjny punkt badawczy w postaci klasycznego wiercenia ujawnia jedynie wycinek rzeczywistości. Metoda ta nie pokazuje tempa oraz skali zmian właściwości gruntu na kolejnych głębokościach. Taki brak ciągłości informacji między zbadanymi poziomami rodzi ryzyko przeoczenia cienkich pasm słabego podłoża. W starszych metodach rozpoznania projektant zakłada jednorodność warstwy między próbkami, co w zróżnicowanych warunkach geologicznych prowadzi do błędnych założeń. Rozwiązaniem tego inżynieryjnego problemu jest zastosowanie technologii rejestrującej parametry gruntu w sposób nieprzerwany od poziomu terenu aż po docelową głębokość posadowienia.

Jak mechaniczny ruch sondy przekłada się na ciągły profil

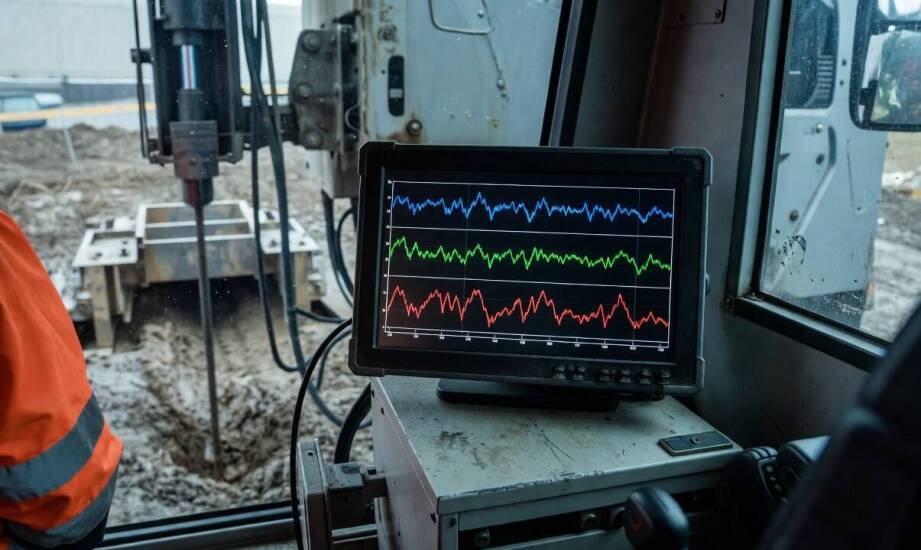

Proces pozyskiwania danych opiera się na bezpośrednim pomiarze oporu ośrodka gruntowego w trakcie penetracji. Maszyna wciska układ żerdzi ze ściśle określoną, stałą prędkością wynoszącą 20 milimetrów na sekundę. W trakcie tego powolnego i jednostajnego zagłębiania czujniki elektroniczne odczytują kluczowe parametry mechaniczne. Obejmują one przede wszystkim opór na stożku pomiarowym oraz tarcie rejestrowane na specjalnej tulei ciernej. Nowoczesne sondowanie statyczne zapewnia zapis tych sygnałów w interwałach wynoszących zaledwie 10 lub 20 milimetrów. Taka gęstość próbkowania całkowicie eliminuje miejsca pozbawione informacji geotechnicznej. Aparatura tworzy ciągły profil pomiarowy zamiast serii wyrywkowych odczytów, charakterystycznych dla starszych technik badawczych.

Surowe dane spływające z urządzenia wymagają rygorystycznej kontroli jakości jeszcze na etapie prac terenowych. Operatorzy sprzętu sprawdzają między innymi odchylenie pionowe żerdzi, które rośnie w miarę wnikania w twarde pokłady. Zgodność procedury z europejską normą PN-EN ISO 22476-1 narzuca stosowanie precyzyjnych stożków pomiarowych wyższej klasy. Jakiekolwiek zaburzenia sygnału elektronicznego wymuszają powtórzenie fragmentu wciskania. Pozwala to dostarczyć ostatecznie w pełni wiarygodny zbiór informacji.

Wykrywanie ukrytych soczewek za pomocą ciśnienia porowego

Sama analiza oporu stożka i tarcia na tulei bywa niewystarczająca do zbadania ośrodków spoistych i słabo przepuszczalnych. Rozszerzenie procedury o badanie ciśnienia porowego dostarcza krytycznych danych o stanie naprężeń w podłożu. W glinach, iłach i pyłach wprowadzanie stalowej końcówki generuje natychmiastowe nadwyżki ciśnienia wody uwięzionej w porach gruntu. Rejestracja tego zjawiska pozwala wyraźnie oddzielić strefy o niskiej przepuszczalności od przejść do grubszych warstw piaszczystych.

Nagłe skoki i spadki krzywych na cyfrowym wykresie oznaczają dokładne granice warstw litologicznych. Wskazują one również na obecność gruntów o obniżonych parametrach wytrzymałościowych. Gwałtowny spadek ciśnienia porowego połączony ze wzrostem oporu stożka definiuje moment przejścia urządzenia w warstwę nośną, na przykład w zagęszczone piaski. Technologia ta uwidacznia ukryte soczewki o grubości zaledwie kilku centymetrów dzięki wysokiej rozdzielczości pomiaru. Identyfikacja tak niewielkich anomalii pozostaje w praktyce niemożliwa przy wykorzystaniu klasycznego poboru prób wiertniczych. Projektant odczytuje z dostarczonego wykresu szczegółowe zachowanie mechaniczne osadów.

Wysoka wartość parametrów inżynierskich pozyskanych z pomiaru in-situ wynika wprost z braku luk informacyjnych. Obraz pracy podłoża udokumentowany na całej głębokości dostarcza inżynierom danych niezbędnych do przeprowadzenia zaawansowanych obliczeń osiadań konstrukcji. Rezygnacja z zakładania uśrednionych wartości między odległymi punktami pomiarowymi znacząco zmniejsza ryzyko późniejszych awarii fundamentów. Poznańska spółka BAARS specjalizuje się w przygotowywaniu bezpośrednich profili geotechnicznych dla biur projektowych oraz wykonawców infrastruktury. Firma opiera swoje operacje na rozbudowanym parku maszynowym, co ułatwia sprawną obsługę skomplikowanych terenów inwestycyjnych. System ciężkiego sprzętu gąsienicowego w technologii direct pushing umożliwia zagłębienie narzędzi badawczych bez wcześniejszego przygotowania platform roboczych. Pomiary realizowane na lądzie oraz w środowisku wodnym dają inwestorowi twardą wiedzę o rzeczywistych warunkach panujących na budowie. Zespół geotechników dostarcza dokumentację opartą na autorskiej interpretacji zgodnej z wytycznymi normy EC7.
