Balast jako źródło reakcji w rigach CPT — co przesądza o osiągnięciu głębokości w gęstych gruntach

Realizacja zaawansowanych projektów infrastrukturalnych, takich jak budowa mostów, dróg ekspresowych czy obiektów morskich, wymusza precyzyjne rozpoznanie podłoża. Standardowe sondowanie statyczne potrafi jednak natrafić na opór, który całkowicie zatrzymuje postęp prac terenowych. Dzieje się tak najczęściej w sytuacji, gdy profil geologiczny obejmuje mocno zagęszczone warstwy lub specyficzne warunki wodne drastycznie zwiększają tarcie na pobocznicy żerdzi. Aby badanie mogło trwać, siła wciskania stożka pomiarowego musi bezpiecznie przekroczyć sumę oporów na ostrzu i tulei tarciowej. Wymaga to wygenerowania przez platformę badawczą potężnej reakcji, która utrzyma stabilność całego zestawu w pionie. Brak odpowiedniej przeciwwagi skutkuje uniesieniem urządzenia i przerwaniem odczytów, co dla biur projektowych oznacza brak kluczowych danych in-situ. Specjaliści od geotechniki muszą dobrać technologię stabilizacji, która zabezpieczy ostateczną głębokości rozpoznania.

Mechanika balastu a alternatywne systemy reakcji

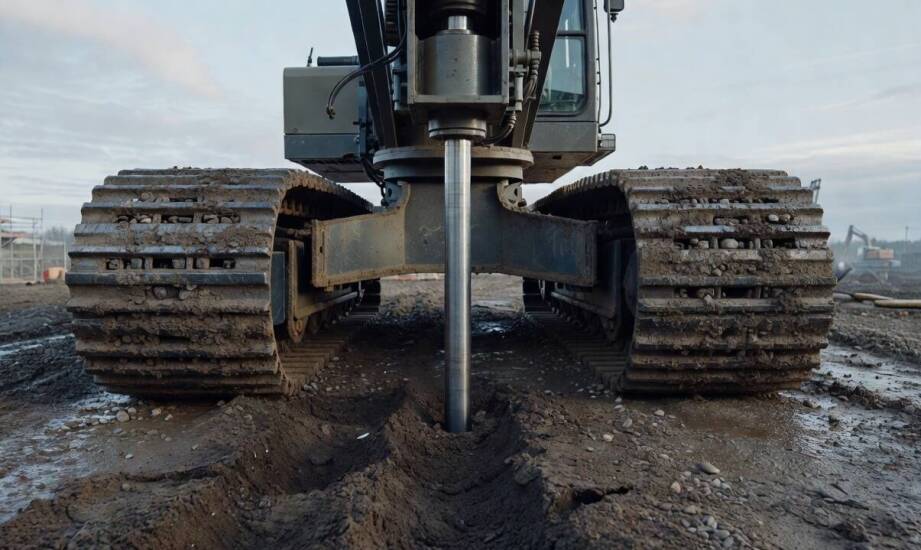

Podstawą działania zestawów samobieżnych jest wykorzystanie własnej masy do zrównoważenia sił wypychających występujących pod powierzchnią terenu. Fizyka tego procesu opiera się na ściśle określonym mechanizmie, w którym ciężar pojazdu oraz odpowiednio zaprojektowana stabilizacja podwozia zamieniają się w docisk niezbędny do wprowadzania stożka. Odbywa się to z rygorystycznie kontrolowaną, znormalizowaną prędkością dwóch centymetrów na sekundę. Hydrauliczne siłowniki przenoszą obciążenie bezpośrednio na ciąg żerdzi. Typowy sprzęt tego rodzaju waży od 15 do 25 ton, co pozwala uzyskać siłę reakcji rzędu 150–200 kN bez konieczności montowania dodatkowych elementów zewnętrznych.

Intensywne harmonogramy budowlane faworyzują maszyny balastowe cpt, które gwarantują wyjątkowo krótki czas mobilizacji na placu budowy. Brak konieczności mechanicznego wkręcania kotew pozwala na błyskawiczne rozpoczęcie procedury pomiarowej, ułatwiając pracę na rozległych terenach. Rozwiązania kotwione stanowią z kolei użyteczną alternatywę tam, gdzie brakuje miejsca na wjazd ciężkich platform gąsienicowych. Kotwy śrubowe znacząco zwiększają maksymalną siłę wcisku, jednak ich instalacja wyraźnie wydłuża przygotowanie stanowiska badawczego. Systemy kotwione stają się bezużyteczne w podłożach silnie zacementowanych lub w miejscach z rozbudowaną infrastrukturą podziemną. Ciężar własny pojazdu eliminuje te ograniczenia i umożliwia płynne przemieszczanie się między kolejnymi punktami pomiarowymi.

Wyzwania w gęstym gruncie i dobór parametrów

Nawet najcięższe zestawy napotykają na fizyczne bariery narzucane przez specyfikę profilu geologicznego. Zwiększanie ciężaru maszyny przestaje przynosić efekty, gdy osprzęt trafia na bardzo gęste piaski, miąższe żwiry lub nieprzewidziane przeszkody twarde. Wraz z każdym kolejnym metrem zagłębienia rośnie tarcie pobocznicy, a opór na stożku może osiągnąć wartości krytyczne. Przekroczenie limitów wytrzymałościowych standardowych prętów grozi ich trwałym uszkodzeniem lub wyboczeniem w gruncie. Decyzja o przerwaniu wciskania następuje w momencie odmowy penetracji, która ma na celu ochronę wrażliwej elektroniki przed zniszczeniem. Wykonawcy stosują niekiedy specjalne pierścienie poszerzające redukujące tarcie, jednak nie zastąpią one odpowiedniej masy dociskowej.

Przydatność sprzętu w terenie determinuje nie tylko jego waga, ale przede wszystkim sposób dystrybucji nacisku. Gąsienicowe układy jezdne minimalizują nacisk jednostkowy, co zapobiega grzęźnięciu na miękkim podłożu torfiastym lub gliniastym. Dobór nośności bezpośrednio definiuje maksymalną głębokość, z jakiej projektanci pozyskają ciągły profil badawczy. Zoptymalizowane platformy o masie około 20 ton bez trudu osiągają zagłębienie rzędu 20 metrów w piaskach o dużym zagęszczeniu. Eksploracja luźniejszych osadów technologią direct pushing wydłuża ten zasięg do przedziału 30–60 metrów. Pozyskane w ten sposób wyniki spełniają rygorystyczne wymagania europejskiej normy EC7.

Prawidłowa interpretacja głębokich pomiarów wymaga wiedzy i zaplecza o bezkompromisowych parametrach. Spółka BAARS operuje największym w kraju parkiem urządzeń przeznaczonych do sondowań statycznych CPT i CPTU. Poznańskie przedsiębiorstwo wykonuje zaawansowane badania geotechniczne, co ułatwia pracę na skomplikowanych inwestycjach lądowych oraz w wymagającym środowisku wodnym. Dostarczone profile z autorską interpretacją pomagają inżynierom budownictwa precyzyjnie projektować posadowienie i minimalizować ryzyka geotechniczne.

Sama siła nacisku w układzie hydraulicznym nie rozwiązuje wszystkich wyzwań projektowych. Zawsze liczy się świadome dopasowanie sprzętu do specyfiki i trudności konkretnej inwestycji. Zastosowanie odpowiedniej przeciwwagi zapewnia ciągłość odczytów, co bezpośrednio przekłada się na wiarygodność dokumentacji i ostateczne bezpieczeństwo wznoszonej konstrukcji.
